Lorsque vous observez une installation électrique, vous avez sûrement remarqué que les câbles ont des couleurs différentes. Ces couleurs ne sont pas aléatoires, chacune a une signification spécifique qui aide à identifier sa fonction dans l'installation. Connaître la signification des couleurs des câbles électriques est fondamental pour tout projet d'installation ou de réparation électrique, car cela garantit que les câbles sont connectés correctement et en toute sécurité.
Table des matières
À quoi servent la mise à la terre, la phase et le neutre ?
Dans une installation électrique, les câbles ont des fonctions spécifiques qui permettent à l'électricité de circuler en toute sécurité. Les trois principaux câbles dans toute installation électrique sont ceux de phase, neutre et mise à la terre. Ci-dessous, nous vous expliquons le rôle de chacun :
1. Phase
Le câble de phase est celui qui transporte le courant électrique de la source d'énergie (réseau électrique) vers les appareils ou dispositifs électriques. C'est lui qui fournit l'énergie nécessaire à leur fonctionnement. Dans la plupart des cas, ce câble est marqué par une couleur marron, noir, gris ou blanc.
2. Neutre
Le câble neutre est celui qui complète le circuit électrique. Sa fonction est de renvoyer le courant au système une fois qu'il a traversé l'appareil. Dans les installations domestiques, le câble neutre est généralement de couleur bleue.
3. Prise de terre
Le câble de mise à la terre est un élément de sécurité très important. Sa fonction est de dévier tout courant électrique qui pourrait fuir vers le sol, évitant ainsi qu'il ne touche des surfaces métalliques ou des personnes. Ce câble vous évite un choc si, par exemple, un boîtier métallique se charge d'électricité. Il est généralement de couleur verte et jaune.

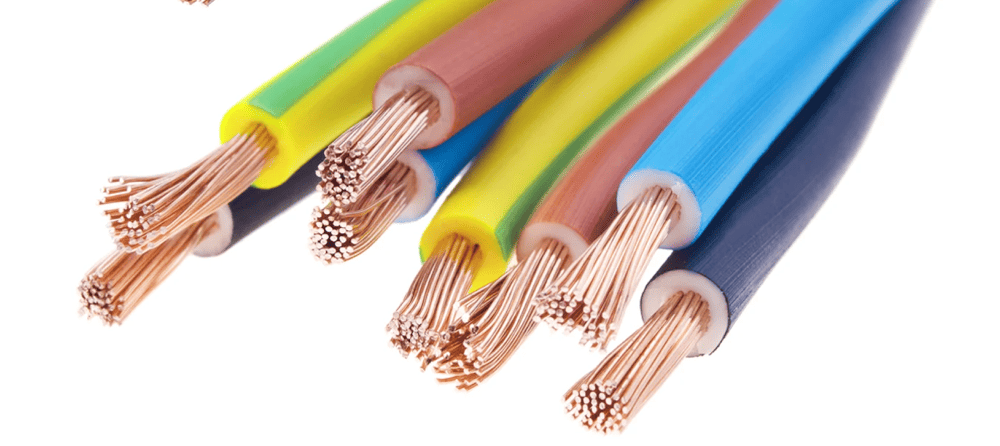

Couleurs des câbles électriques et leur signification
Dans une installation électrique, les câbles ont des couleurs standard afin que les électriciens puissent les identifier facilement et travailler en toute sécurité. Voici un guide avec les couleurs les plus courantes et leur signification :
| Couleur du câble | Fonction |
|---|---|
| Marron, noir ou gris | Phase (transporte le courant du réseau électrique vers les appareils) |
| Bleu | Neutre (complète le circuit, renvoyant le courant) |
| Vert et jaune | Mise à la terre (protège contre les chocs électriques) |
| Orange ou rouge | Câbles de commande ou de signalisation dans certaines installations spéciales |
Dans certaines installations anciennes, les couleurs peuvent varier. Par conséquent, si vous travaillez avec d'anciens câbles, il est important de vérifier les fonctions avec un testeur de tension avant d'effectuer toute connexion.
Comment différencier un câble d'un autre ?
Distinguer les câbles est simple si l'on suit les codes couleur, mais il peut parfois y avoir de la confusion dans les installations anciennes ou dans les situations où les câbles ne sont pas correctement étiquetés. Voici quelques conseils pour différencier les câbles en cas de doute :
1. Utilisez un multimètre ou un testeur de tension
Si vous n'êtes pas sûr de quel câble est la phase, le neutre ou la terre, un multimètre peut vous aider. En mesurant le courant dans chaque câble, vous pouvez rapidement identifier lequel transporte le courant (phase) et lequel est neutre.
2. Étiquetez les câbles
Si vous effectuez une nouvelle installation ou une réparation, il est conseillé d'étiqueter les câbles avec des rubans adhésifs ou des marques afin de pouvoir vous rappeler lequel est lequel. Cela facilitera votre travail et évitera les erreurs.
3. Consultez la réglementation locale
Dans certains pays, les couleurs des câbles peuvent varier légèrement. Il est important que, si vous travaillez sur une installation électrique, vous vous assuriez de connaître la réglementation en vigueur dans votre région concernant le code de couleurs des câbles électriques.
Si vous souhaitez en savoir plus sur les différents types de câbles électriques et comment choisir le plus adapté à votre installation, nous vous recommandons notre article complet sur le sujet.
En savoir plus sur les types de câbles
Photo d'une installation électrique avec des câbles de différentes couleurs, montrant leur utilisation dans une boîte de jonction.
Conclusion : Connaître les couleurs des câbles est important pour une installation sécurisée
Comprendre la signification des couleurs des câbles électriques est fondamental pour réaliser une bonne installation. Rappelez-vous que les câbles de phase, de neutre et de mise à la terre ont des fonctions spécifiques, et leurs couleurs permettent de les identifier facilement. Si vous suivez ces directives et utilisez les outils appropriés, vous pourrez travailler en toute confiance sur n'importe quel projet électrique.
