Choisir le bon câble électrique est l'une des décisions les plus importantes dans toute installation ou rénovation. Les câbles transportent l'électricité dans toute la maison, il est donc essentiel de sélectionner le type, le diamètre et la longueur corrects pour garantir la sécurité et le bon fonctionnement des appareils. Dans cet article, nous vous expliquons les types de câbles électriques que vous pouvez trouver et nous vous aidons à choisir celui qui correspond le mieux à vos besoins.
Index
Câbles dans une installation ou une rénovation
Dans toute installation électrique, qu'elle soit nouvelle ou rénovée, les câbles sont l'artère principale du système. Ce sont eux qui transportent l'électricité depuis le tableau électrique vers les points d'utilisation : prises, lumières, appareils électroménagers, etc. Il est crucial que les câbles soient de la qualité et de la taille appropriées pour éviter les surchauffes ou les courts-circuits.
Le diamètre du câble
Le diamètre du câble, ou section, est l'un des facteurs les plus importants lors du choix du bon câble. La section du câble est mesurée en millimètres carrés (mm²) et détermine la quantité de courant que le câble peut supporter en toute sécurité. Un câble trop fin pour la quantité de courant qui y circule peut surchauffer, tandis qu'un câble de plus grand diamètre peut supporter plus de courant sans problème.
Vous trouverez ci-dessous un tableau avec les diamètres les plus courants et leur utilisation recommandée :
| Section du câble (mm²) | Courant maximal (A) | Utilisations recommandées |
|---|---|---|
| 1,5 mm² | 16 A | Éclairage |
| 2,5 mm² | 20 A | Prises et appareils à faible consommation |
| 4 mm² | 25 A | Fours, plaques de cuisson et climatisation |
| 6 mm² | 32 A | Installations de haute puissance, comme les cuisines industrielles |
La longueur du câble
La longueur du câble affecte également le choix du type de câble. Plus le câble est long, plus il offrira de résistance au passage du courant. Dans les installations longues, il peut être nécessaire d'utiliser des câbles de plus grand diamètre pour éviter la chute de tension.
Conseil : Pour les installations domestiques standard, de grandes longueurs de câble ne sont généralement pas nécessaires, mais pour les projets plus importants ou en extérieur, il est essentiel de prendre en compte la distance.

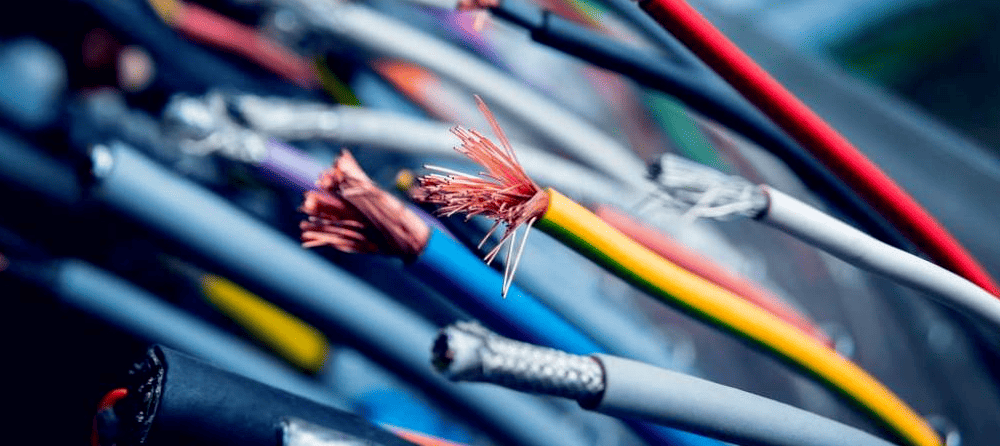

Bobines de câblesTypes de câbles et leurs caractéristiques
Il existe plusieurs types de câbles, chacun étant conçu pour une fonction spécifique. Ci-dessous, nous vous expliquons les plus courants et leurs applications :
1. Câble unifilaire
C'est le câble le plus courant dans les installations domestiques. Il est composé d'un seul conducteur rigide, généralement en cuivre, ce qui le rend idéal pour les installations fixes, comme à l'intérieur des murs. Il est principalement utilisé pour la distribution de l'électricité aux points lumineux et aux prises.
2. Câble multifilaire
Ce câble est composé de plusieurs fils de cuivre plus fins, ce qui lui confère une plus grande flexibilité que le câble unifilaire. Il est utilisé dans les situations où le câble doit être fléchi, comme dans les appareils électroménagers ou les lampes qui nécessitent un mouvement.
3. Câble sans halogène (LSZH)
Ce type de câble est conçu pour ne pas émettre de gaz toxiques et ne pas se propager rapidement en cas d'incendie. Il est obligatoire dans de nombreux espaces publics et recommandé dans les logements pour sa sécurité. Idéal pour les installations dans les lieux à forte affluence.
4. Câble coaxial
Le câble coaxial est utilisé pour la transmission de signaux de télévision, d'internet et d'autres systèmes de communication. Il est composé d'un noyau conducteur entouré d'un isolant et d'une tresse métallique qui protège les signaux des interférences.
5. Câble blindé
Il est similaire au coaxial dans le sens où il est protégé par une tresse métallique, mais il est utilisé pour prévenir les interférences dans les signaux à basse fréquence, comme dans les installations audio ou de données.
6. Câble à fibre optique
Ce câble ne transporte pas d'électricité, mais de la lumière. Il est principalement utilisé dans les télécommunications et les réseaux internet pour sa capacité à transmettre de grands volumes de données à des vitesses élevées.
7. Câble d'alimentation (NYY)
C'est un câble de haute résistance utilisé dans les installations extérieures ou souterraines, car il est conçu pour résister à l'humidité, aux chocs et aux conditions climatiques difficiles.
8. Câble téléphonique
C'est le câble utilisé dans les connexions téléphoniques. Il est composé de plusieurs fils, normalement protégés par une gaine plastique, et est utilisé pour transporter les signaux vocaux sur de longues distances.
9. Cordon électrique
Les cordons électriques sont des câbles flexibles utilisés pour alimenter de petits appareils électroménagers ou des appareils portables. Ils sont très courants dans les lampes de table ou les petits appareils électroménagers comme les grille-pains.
10. Câble parallèle
Le câble parallèle est composé de deux conducteurs isolés et placés en parallèle. Il est couramment utilisé dans les installations temporaires ou dans des dispositifs tels que des haut-parleurs ou des lampes à basse tension.
11. Petit câble
Les petits câbles sont des câbles de faible épaisseur utilisés pour les connexions internes à l'intérieur des appareils électriques, comme dans les appareils électroménagers, ou dans les circuits électroniques où il n'est pas nécessaire de transporter de grandes quantités de courant.
Outil utile : tire-fils
Lorsque vous travaillez avec des installations électriques dans des endroits difficiles, comme à l'intérieur des murs ou des conduits, un outil indispensable est le tire-fils. Cet outil flexible vous aide à passer les câbles à travers les tubes ou les gaines électriques sans avoir à ouvrir les murs. Il facilite grandement le processus d'installation et est très utilisé aussi bien dans les nouvelles installations que dans les rénovations.
Comment choisir le bon câble
Pour choisir le câble approprié, vous devez prendre en compte trois facteurs principaux :
1. Type d'installation
Réfléchissez à l'endroit où le câble sera utilisé. Pour les installations fixes à l'intérieur du mur, le câble unifilaire est une excellente option, tandis que pour les dispositifs nécessitant de la flexibilité, il est préférable d'opter pour des câbles multifilaires. Si l'installation se trouve dans un lieu public ou nécessite une sécurité supplémentaire, choisissez des câbles sans halogène.
2. Diamètre ou section
Comme nous l'avons déjà mentionné, le diamètre du câble est essentiel pour supporter la quantité de courant qui le traversera. Assurez-vous de choisir un diamètre approprié en fonction de l'appareil ou de l'installation afin d'éviter les surchauffes ou les problèmes électriques.
3. Longueur
Pour les installations longues, il est important de prendre en compte la chute de tension. Si l'installation électrique est étendue, utilisez des câbles d'un diamètre plus important pour éviter les problèmes d'efficacité électrique.
Conclusion : Choisissez le bon câble pour une installation sûre
Choisir le bon câble est fondamental pour garantir la sécurité et le bon fonctionnement de toute installation électrique. Tenez compte du type de câble, de son diamètre et de la longueur de l'installation pour prendre la bonne décision. En suivant ce guide, vous pourrez sélectionner le câble qui correspond le mieux à vos besoins, garantissant une installation électrique efficace et sûre.
